1、操作說明

①   遙控器操作： 現場可利用遙控器實現閥門“開”、“關”動作操作及參數設置。在主顯示界面下長按“＋”、“－”分別為閥門“開”、“關”動作操作（僅間歇手動模式下操作）， 長按“MENU”菜單鍵進入?yún)?shù)設置界面，“返回鍵”、“確認鍵“、“左右移鍵”分別對應菜單操作中的“返回”、“確認”、“移位”操作。

②   磁鐵按鍵操作：現場可利用磁鐵按鍵實現閥門“開”、“關”動作操作及參數設置。在主顯示界面下長按“＋”、“－”分別為閥門“開”、“關”動作操作（僅間歇手動模式下操作）； 長按“SET”菜單鍵進入?yún)?shù)設置界面，“-”、“SET”、“MOV”分別對應菜單操作中的“返回”、“確認”、“移位”操作。

③   手輪操作： 向右撥動手柄， 旋轉右側手輪， 順時針旋轉表示手動關閥，逆時針旋轉表示手動開閥。（ 注： 手輪操作前需將間歇井口設置為手動模式或?qū)⒅谠O(shè)置為柱塞未知模式）

2、菜單說明

在主界面長按“SET”鍵約 2 秒或長按遙控器“MENU”鍵， 進入設置菜單界面?？扇斯みx擇不同的氣井工藝來對應不同的主菜單顯示內容。主菜單顯示界面分別如下：

智能間開

智能柱塞

主菜單共有 6 個選項可供選擇， 用戶通過“MOV”與“+”按鍵來進行相應功能條目選擇， 選擇好功能后， 按下“SET”按鍵便可進入相應的功能子菜單， 按下

“-”返回主顯示界面。

2.1 目標設置

此菜單設置的是下游管線保持的生產壓力范圍即壓力上限或壓力下限， 在投產使用前， 用戶需根據每個井場的實際井況設置。控制器會根據每個井口給定的壓力上限、壓力下限計算出目標壓力。當下游管線壓力低于目標壓力值時閥門會開啟。

在使用該功能前用戶可通過“+”按鍵選中需要修改的項， 按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， 通過“MOV”按鍵進行移位，“+”和“－”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。

2.2 控制模式

智能間開

智能柱塞

此菜單設置的是氣井工藝類型、生產模式、運行制度。

氣井工藝： 智能間開、智能柱塞。

生產模式： 當氣井工藝為智能間開時， 生產模式包含有手動模式、定時模式、定壓模式。當氣井工藝為智能柱塞時， 生產模式包含有常開模式、常關模式、簡易柱塞模式。

運行制度： 當氣井工藝為智能柱塞且生產模式為簡易柱塞模式下， 運行制度才可設置生效。包含有未知制度、定時開關制度、優化微升制度、自動優化制度。

在使用該功能前用戶可通過按鍵現場設置， 設置時用戶可通過“+”按鍵選中需要修改的項， 按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， “+”和

“-”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。

2.3 通訊設置

該功能設置控制裝置通訊參數， 以便上位機可與其進行數據通訊， 包含設備通訊地址（1～255）、通訊波特率（2400、4800、9600、19200）、校驗方式（奇校驗、偶校驗、無校驗） 設置。注意： 在同一個 RS485 網絡中設備通訊地址不能重復。用戶按“SET”鍵使相應數值進入修改狀態， 在此狀態下， 通過

“MOV”按鍵進行移位，“+”和“－”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。

2.4 報警設置

此菜單設置的是下游管線高壓報警保護閾值、上游管線高低壓報警保護閾值及消除報警方式。

管壓高報： 下游管線高壓報警保護閾值。

油壓高報： 智能柱塞模式且集氣方式為低壓集氣， 上游管線高壓報警保護閾值。

油壓低報： 智能柱塞模式且集氣方式為高壓集氣， 下游管線低壓報警保護閾值。

消除報警： 用戶可選擇“手動”/“自動”消除方式。

在使用該功能前用戶可通過按鍵現場設置， 用戶按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， 通過“MOV”按鍵進行移位，“+”和“－”按鍵進行修

改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。

2.5 定時制度

該菜單用于設置定時制度下的自動開關井時間及剩余時間， 設置范圍 1~ 32767 分鐘。

2.6 定壓制度

該菜單用于設置定壓制度下的自動開關井壓力及最大最小開關井時間， 壓力范圍 0～99.99MPa。

2.7 柱塞設置

該菜單用于柱塞制度下基本參數的設置。

集氣方式： 高壓集氣、低壓集氣。

氣井深度： 默認 3000 米

過快次數： 柱塞棒過快上升次數， 默認 5 次

危險上升： 柱塞棒危險上升時間， 默認 10 秒

過快上升： 柱塞棒過快上升時間， 默認 10 秒

穩定時間： 默認 10 秒

2.8 柱塞制度

該菜單用于設置柱塞制度下的自動開關井壓力及最大最小開關井時間， 壓力范圍 0～99.99MPa。

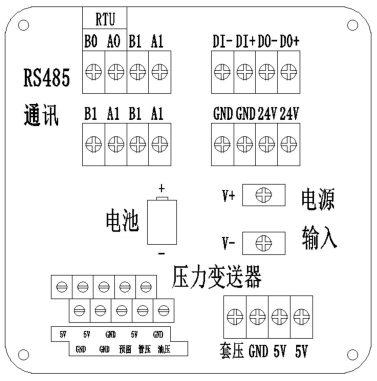

3、接線說明
